Olimpiade Sains Kota (OSK) 2017 - Komputer, Nomor 31

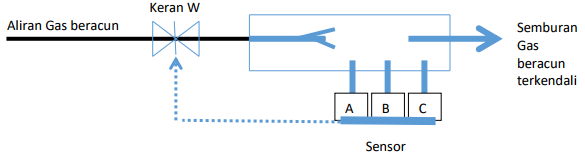

Diberikan gambar sistem aliran gas beracun sebagai berikut :
Pada sistem tersebut, semburan gas diatur dengan keran W yang dibuka atau ditutup berdasarkan sinyal dari sensor A, B dan C.
Pada sistem tersebut, semburan gas diatur dengan keran W yang dibuka atau ditutup berdasarkan sinyal dari sensor A, B dan C. Keran W akan dibuka jika Sensor A, B, dan C berfungsi dengan baik (memberikan signal TRUE). Untuk keselamatan, jika semua sensor A dan B dan C gagal berfungsi (memberikan signal FALSE), maka keran W harus ditutup. Selain itu, keran W hanya akan dibuka jika minimal dua dari ketiga sensor tersebut berfungsi dengan baik (memberikan signal TRUE).
Tuliskan ekspresi boolen untuk membuka keran yang mewakili pernyataan di atas, sebagai fungsi boolean kondisi A, B dan C
a. (A and (B or C)) or (B and (A or C))
b. A and B and C
c. (A or B) and (A or C) and (B or C)
d. (A and B) or (B and C)
e. (A or B) or B or C
4 jawaban
Muhammad Urwatil Wutsqo8 tahun lalu
Doakan OSN Padang
4
c. (A or B) and (A or C) and (B or C)
Jika ketiganya benar, pasti akan memberi output TRUE
Jika hanya satu yang FALSE dan dua TRUE, setiap operasi yang didalam kurung tetap akan menghasilkan output TRUE
Jika hanya satu yang TRUE, atau semuanya FALSE, maka output FALSE dan tidak akan membuka kran
Khun Ran7 tahun lalu
Kalau yang E, meski HANYA satu sensor yg True, dia tetep akan terbuka, padahal peraturan soalnya MINIMAL dua yg true baru terbuka.
Queen 18 tahun lalu
1
Pilihan yang paling tepat itu C karena selain mencetak keluaran TRUE saat ( A, B, dan C -nya bernilai TRUE) dan FALSE saat ( A, B, dan C -nya bernilai FALSE) ekspresi ini juga tetap mencetak keluaran TRUE saat nilai salah satu dari ketiganya FALSE ( entah yg false A, B, atau C )
Muhammad Saleh6 tahun lalu
what is the meaning of life?
Masuk untuk menulis jawaban
Always thing logic
Bukannya yg lebih tepat E ?
